Сильфонный компенсатор: назначение, конструкция и применение в трубопроводных системах

21.06.2026

10

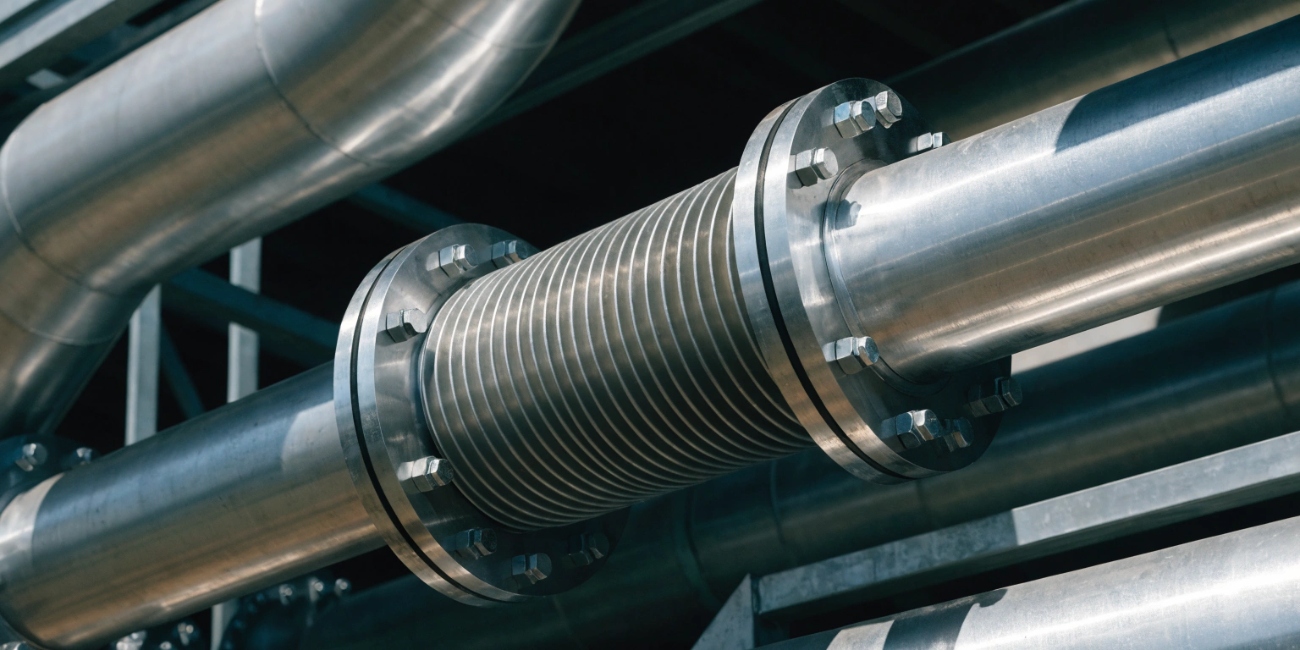

Сильфонный компенсатор - это элемент трубопроводной системы, предназначенный для компенсации температурных расширений, вибраций и смещений, возникающих в процессе эксплуатации. Он позволяет снизить нагрузку на соединения, оборудование и сам трубопровод, обеспечивая стабильную и безопасную работу инженерной сети. Конструкция основана на гофрированном металлическом сильфоне, который способен изменять длину и форму без потери герметичности.

В системах теплоснабжения особенно важно учитывать температурные деформации, поэтому активно применяется сильфонный компенсатор для тепловых сетей, позволяющий сохранять целостность трубопроводов при значительных перепадах температур и давления.

Области применения и функциональная значимость

Сильфонные компенсаторы используются в различных отраслях, где присутствуют динамические нагрузки на трубопроводы. Их устанавливают в магистралях, промышленных установках, энергетических комплексах и системах кондиционирования. Они помогают предотвратить разрушение соединений и продлить срок службы оборудования.

Во многих инженерных решениях компенсатор сильфонный осевой применяется для компенсации линейных перемещений, возникающих вдоль оси трубопровода, что особенно важно в протяжённых магистралях с высокой температурной нагрузкой.

Основные области применения включают:

1. Системы централизованного отопления и теплоснабжения.
2. Нефтегазовые и химические трубопроводы.
3. Энергетические установки и котельные.
4. Вентиляционные и охлаждающие системы промышленного назначения.

Конструктивные особенности и принципы работы

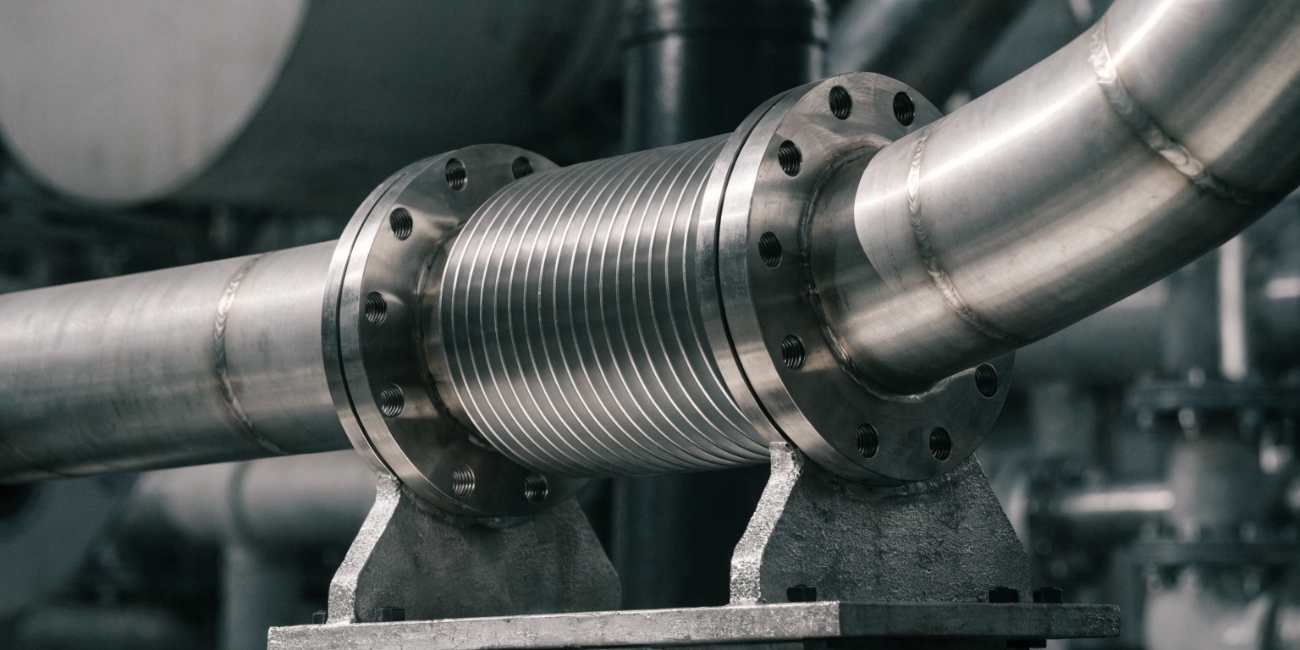

Конструкция сильфонного компенсатора основана на тонкостенной гофрированной оболочке из нержавеющей или легированной стали. Такая форма обеспечивает гибкость и одновременно сохраняет прочность под воздействием давления. В зависимости от условий эксплуатации компенсатор может включать внутренние направляющие гильзы, защитные кожухи и фланцевые или сварные соединения.

Сильфон способен воспринимать осевые, угловые и боковые перемещения, распределяя нагрузку по всей поверхности. Это снижает риск концентрации напряжений и предотвращает деформацию трубопроводов.

Преимущества использования в инженерных системах

Применение сильфонных компенсаторов обусловлено их функциональными и эксплуатационными преимуществами, которые делают их востребованными в современных трубопроводных системах.

К основным преимуществам относятся:

1. Высокая компенсационная способность при минимальных габаритах.
2. Устойчивость к перепадам давления и температурных режимов.
3. Долговечность за счёт использования коррозионно-стойких материалов.
4. Снижение вибрационной нагрузки на оборудование и соединения.

Благодаря этим характеристикам компенсаторы позволяют повысить надежность всей системы и уменьшить вероятность аварийных ситуаций, связанных с механическими деформациями.

Варианты исполнения и критерии выбора

Сильфонные компенсаторы выпускаются в различных конструктивных исполнениях, что позволяет адаптировать их под конкретные условия эксплуатации. Они могут отличаться количеством слоёв сильфона, типом соединений, наличием защитных кожухов и направляющих элементов. Также учитываются рабочие параметры среды - температура, давление и химическая активность.

При выборе учитываются следующие критерии:

• расчётные осевые и боковые перемещения трубопровода;
• рабочее давление и температурный диапазон;
• тип транспортируемой среды;
• требования к монтажу и обслуживанию.

Правильный подбор обеспечивает эффективную компенсацию нагрузок и снижает износ системы на протяжении всего срока эксплуатации.

В инженерной практике компенсатор сильфонный рассматривается как ключевой элемент защиты трубопроводов от деформаций, обеспечивающий стабильность работы систем различного назначения.

Монтажные особенности и требования к установке

Корректная установка сильфонных компенсаторов напрямую влияет на их срок службы и эффективность работы. При монтаже важно учитывать не только направление компенсации, но и условия предварительного напряжения трубопровода. Ошибки на этом этапе могут привести к снижению компенсирующей способности или преждевременному разрушению сильфона.

Перед установкой проводится проверка соответствия компенсатора проектным параметрам, включая давление, диаметр и допустимые перемещения. Особое внимание уделяется соосности трубопровода, так как перекосы могут вызвать неравномерную нагрузку на гофры.

Основные требования к монтажу:

• установка строго по направлению, указанному производителем и проектной документацией;
• исключение скручивающих и изгибающих нагрузок при фиксации;
• использование направляющих опор для стабилизации трубопровода;
• защита сильфона от механических повреждений во время монтажа.

Дополнительно рекомендуется проводить гидравлические испытания системы до ввода в эксплуатацию для проверки герметичности соединений.

Эксплуатация и техническое обслуживание

В процессе эксплуатации сильфонные компенсаторы не требуют сложного обслуживания, однако регулярный контроль их состояния является обязательным условием безопасной работы системы. Проверки позволяют своевременно выявить усталостные изменения металла, коррозию или нарушение геометрии гофр.

На практике техническое обслуживание включает визуальный осмотр, контроль утечек и проверку состояния креплений. При эксплуатации в агрессивных средах дополнительно оценивается состояние защитных кожухов и антикоррозионного покрытия.

Типовые контрольные мероприятия:

1. Осмотр компенсатора на наличие трещин, деформаций и следов утечек.
2. Проверка состояния опор и направляющих элементов трубопровода.
3. Контроль соответствия фактических перемещений расчетным значениям.

Своевременное выявление отклонений позволяет избежать аварийных ситуаций и продлить ресурс трубопроводной системы.

Надежность и факторы долговечности

Надежность компенсатора зависит от качества материалов, точности изготовления и соблюдения условий эксплуатации. Наиболее распространённым материалом является нержавеющая сталь, обладающая высокой устойчивостью к коррозии и температурным перепадам. Однако при выборе важно учитывать не только материал сильфона, но и характеристики арматуры, сварных швов и уплотнительных элементов.

Ключевыми факторами, влияющими на срок службы, являются:

• частота циклов расширения и сжатия;
• уровень вибрационных нагрузок;
• химический состав рабочей среды;
• корректность проектного расчёта компенсирующей способности.

Недооценка этих факторов может привести к усталостному разрушению материала и снижению герметичности системы.

Инженерная роль в современных трубопроводных системах

В современных инженерных сетях компенсирующие элементы рассматриваются как обязательная часть проектирования, обеспечивающая устойчивость трубопроводов к динамическим нагрузкам. Их использование позволяет оптимизировать конструкцию системы, снизить количество жестких опор и уменьшить общий уровень напряжений в магистралях.

Сильфонные элементы активно применяются в проектах, где требуется высокая надежность при переменных режимах работы. Они обеспечивают стабильность трубопровода даже при значительных температурных колебаниях, сохраняя герметичность и механическую целостность соединений.
