Компенсаторы сильфонные осевые: принцип работы, виды и применение

22.07.2026

1

Трубопроводы в промышленных и коммунальных сетях подвержены постоянным воздействиям: колебаниям температуры, перепадам давления, вибрациям и подвижкам опор. Эти факторы вызывают деформации труб - удлинение или сжатие, что со временем приводит к напряжениям в стыках, разгерметизации соединений и аварийным ситуациям. Для нейтрализации подобных эффектов применяют специальные компенсирующие устройства.

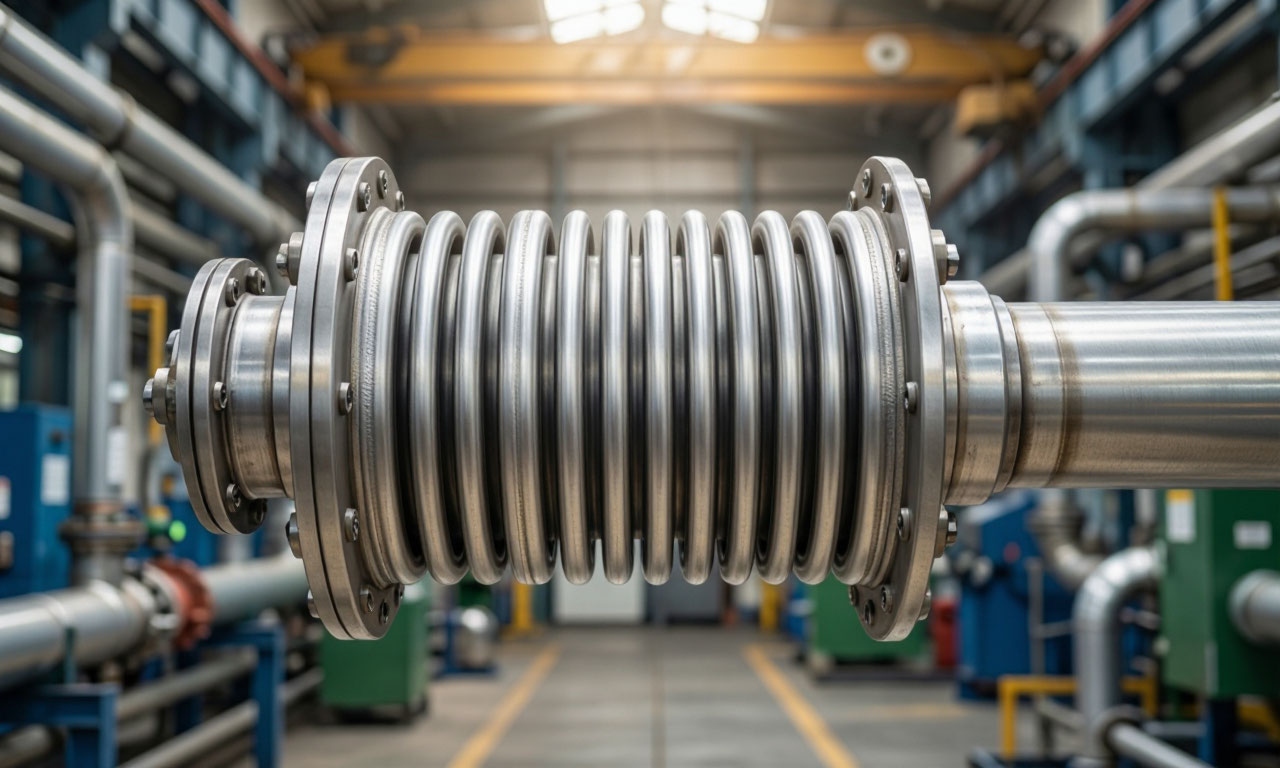

Компенсатор сильфонный осевой - это элемент трубопроводной арматуры, предназначенный для поглощения осевых перемещений трубопровода, возникающих из‑за теплового расширения или сжатия труб. Его ключевая задача - сохранить герметичность и целостность системы при динамических нагрузках, не передавая избыточные усилия на оборудование и арматуру. Конструкция компенсатора базируется на сильфоне - гофрированной оболочке из тонкостенной нержавеющей стали, которая способна многократно сжиматься и растягиваться без потери герметичности. К сильфону приваривают присоединительные патрубки либо крепят фланцы, а в ряде моделей предусматривают внутренний экран для защиты от турбулентности потока и наружный кожух для механической защиты.

Основные виды и конструктивные особенности

Осевые сильфонные компенсаторы различаются по исполнению и дополнительным элементам, которые расширяют их функциональные возможности и повышают надёжность. Ниже приведены наиболее распространённые варианты исполнения:

1. С внутренним экраном. Такой компенсатор оснащается цилиндрической гильзой внутри сильфона. Экран защищает гофры от прямого воздействия потока, снижает турбулентность и предотвращает эрозию сильфона абразивными частицами. Это особенно важно при транспортировке сред с механическими примесями.
2. С наружным защитным кожухом. Кожух предохраняет сильфон от внешних механических повреждений, пыли и брызг, а также ограничивает нежелательные боковые и угловые смещения, оставляя только осевую компенсацию. Это решение востребовано в условиях плотной компоновки и при риске случайных ударов.
3. С предварительной растяжкой или сжатием. В некоторых системах компенсатор монтируют с заданным предварительным натяжением, чтобы оптимально распределить нагрузки по длине трубопровода и повысить компенсирующую способность на конкретном участке.
4. С ограничителем хода. Ограничитель предотвращает чрезмерное растяжение или сжатие сильфона, защищая его от выхода за пределы допустимой деформации. Это повышает ресурс устройства и снижает риск аварии при нештатных режимах.

Выбор конкретного исполнения определяется условиями эксплуатации: температурой и давлением среды, агрессивностью транспортируемого вещества, особенностями трассировки и требованиями к обслуживанию.

Где применяются осевые компенсаторы и как их грамотно подбирать

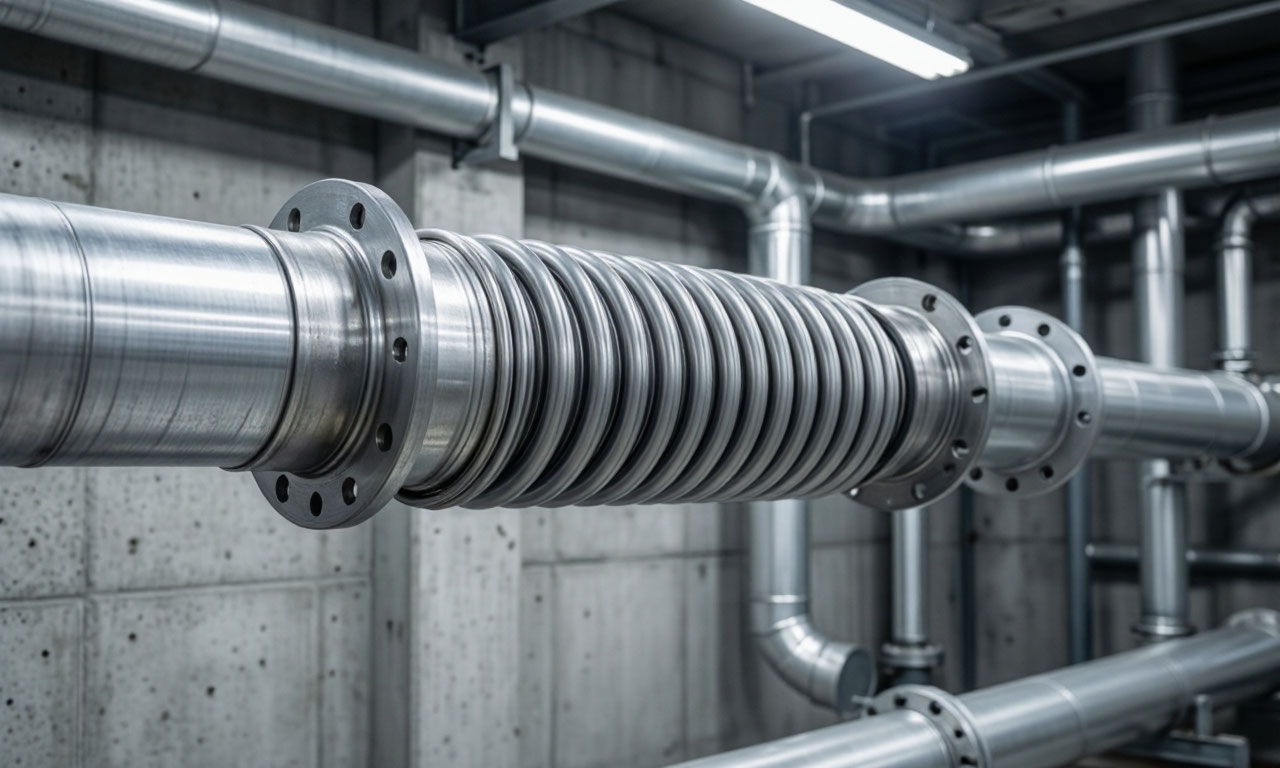

Осевые сильфонные компенсаторы находят применение в широком спектре инженерных систем: в тепловых сетях, водоснабжении, паропроводах, технологических трубопроводах нефтегазовой и химической промышленности. Их устанавливают на прямолинейных участках между неподвижными опорами, где необходимо компенсировать температурные удлинения труб. При проектировании учитывают не только величину ожидаемого перемещения, но и жёсткость сильфона, рабочее давление и температуру среды.

При подборе компенсатора важно учитывать несколько ключевых параметров:

• Номинальный диаметр (DN) должен соответствовать диаметру трубопровода, чтобы избежать дополнительных гидравлических сопротивлений и напряжений в стыках.
• Условное давление (PN) должно быть не ниже максимального рабочего давления в системе с учётом возможных скачков.
• Компенсирующая способность (осевой ход) должна покрывать расчётное удлинение участка трубопровода при максимальном перепаде температур.
• Материал сильфона и патрубков выбирают исходя из агрессивности среды и диапазона температур: чаще всего применяют нержавеющие стали марок AISI 304, 316 и аналоги.

Отводы стальные для трубы на сайте https://promgidrostal.ru/store/stalnye-otvody/ нередко используют в сочетании с компенсаторами при формировании поворотов трассы, где важно сохранить общую компенсирующую схему и избежать концентрации напряжений.

Монтаж и требования к эксплуатации

Правильная установка осевого сильфонного компенсатора - залог его долговечной и безопасной работы. На практике соблюдают ряд обязательных правил:

• Компенсатор размещают на расстоянии не более 4 номинальных диаметров трубы (4 DN) от неподвижной опоры. Это обеспечивает жёсткость узла и предотвращает изгибные нагрузки на сильфон.
• Между двумя неподвижными опорами устанавливают только один компенсатор, чтобы исключить взаимное влияние деформаций и перегрузку устройства.
• Направляющие (скользящие) опоры располагают так, чтобы они обеспечивали свободное осевое перемещение трубы и исключали боковые и угловые смещения. Первая направляющая опора ставится на расстоянии до 4 DN от компенсатора, вторая - на расстоянии до 14 DN.
• При сварке необходимо защищать сильфон от попадания искр и брызг, не пропускать сварочный ток через компенсатор и не использовать его как заземление.
• Изоляция трубопровода не должна препятствовать осевому ходу компенсатора и не должна контактировать с гофрами сильфона.

Особое внимание уделяют контролю качества сварных швов и проверке герметичности после монтажа. В процессе эксплуатации проводят периодические осмотры состояния сильфона, кожуха и сварных соединений, а также контролируют отсутствие посторонних вибраций и шумов, которые могут указывать на неправильную работу узла.

Сопутствующие решения для трубопроводных систем

Для комплексной защиты и долговечности трубопроводов применяют не только компенсаторы, но и другие элементы, повышающие надёжность системы. К ним относят фасонные изделия (отводы, тройники, переходы), опоры и подвесы, а также изоляционные покрытия, защищающие металл от коррозии и снижающие тепловые потери. Грамотный подбор этих компонентов позволяет сформировать сбалансированную схему, где каждый элемент выполняет свою функцию и не создаёт избыточных нагрузок на соседние узлы.

Чтобы обеспечить защиту деталей трубопроводов от коррозии, можно заказать изоляцию деталей трубопроводов на https://antikorotvod.ru/. Такой подход позволяет продлить срок службы системы и снизить эксплуатационные расходы за счёт уменьшения аварийности и необходимости внеплановых ремонтов.
