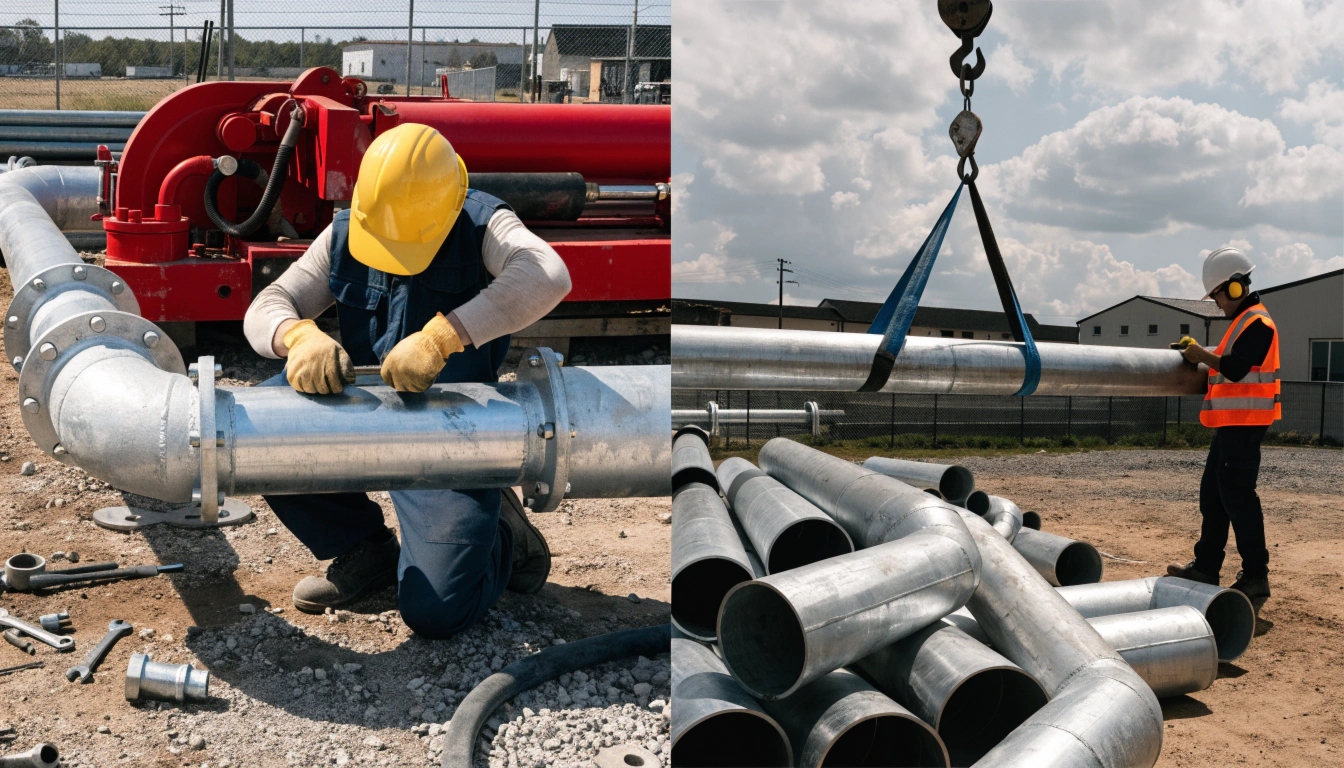

Монтаж и демонтаж трубопроводов: технологии, этапы и контроль качества

21.10.2026

1

Трубопроводные системы обеспечивают транспортировку воды, пара, газа, нефтепродуктов, химических реагентов и других рабочих сред на промышленных предприятиях, в энергетике, коммунальном хозяйстве и строительстве. Надёжность таких коммуникаций зависит не только от характеристик труб и соединительных элементов, но и от точности проектных расчётов, соблюдения технологии выполнения работ и качества приёмочного контроля. Даже небольшие отклонения при сборке могут привести к повышенным нагрузкам, утечкам, ускоренному износу оборудования и внеплановым остановкам производства.

Монтаж и демонтаж трубопроводов представляют собой комплекс инженерных и производственных операций, включающий подготовку площадки, обращение с материалами, сборку соединений, установку опор, проверку герметичности и организацию безопасного вывода коммуникаций из эксплуатации. Состав работ определяется назначением системы, характеристиками транспортируемой среды, рабочими давлением и температурой, материалом труб, условиями размещения и требованиями проектной документации. Для достижения прогнозируемого результата необходимо учитывать весь жизненный цикл коммуникаций - от подготовки трассы до документального подтверждения качества выполненных операций.

При выборе исполнителя важно оценивать не только стоимость работ и сроки, но и наличие квалифицированного персонала, технического оснащения и отлаженной системы производственного контроля. Например, лаборатория контроля сварки может выполнять предусмотренные программой проверки сварных соединений, подтверждать результаты неразрушающего контроля и обеспечивать прослеживаемость результатов обследования. При этом конкретный перечень методов, объём проверок и требования к квалификации специалистов определяются проектом, применимыми нормативными документами и категорией объекта.

Подготовка к выполнению трубопроводных работ

Качество будущей системы во многом определяется решениями, принятыми до начала резки металла и сборки узлов. Ошибки на подготовительном этапе часто обнаруживаются уже после установки оборудования, когда исправление дефектов требует дополнительных затрат, повторных испытаний и частичной разборки конструкции.

Анализ проекта и обследование объекта

Работы начинают с изучения проектной и рабочей документации. Специалисты проверяют трассировку, диаметры и толщину стенок труб, марки материалов, расположение арматуры, компенсаторов, опор и точек подключения к оборудованию. Отдельное внимание уделяют участкам с повышенными нагрузками, пересечениям строительных конструкций и местам, где предусмотрены изменения направления потока.

При реконструкции действующей системы дополнительно обследуют существующие коммуникации. Необходимо определить фактическое положение труб, состояние изоляции, наличие коррозионных повреждений, доступность соединений и возможность безопасного проведения работ. Если выявлены расхождения между проектом и реальным состоянием объекта, решения по изменению трассы или конструкции согласовывают до начала соответствующих операций.

На основании обследования формируют последовательность работ, определяют потребность в подъёмных механизмах, сварочном оборудовании, средствах контроля и временных технологических приспособлениях. Для действующих производств также согласовывают порядок отключения оборудования, ограничения доступа и допустимые интервалы остановки технологических процессов.

Подбор материалов и подготовка труб

Материалы выбирают с учётом давления, температуры, химического состава среды, коррозионной активности и условий эксплуатации. Углеродистые и низколегированные стали применяют в системах, для которых их свойства соответствуют расчётным условиям. Коррозионностойкие стали, медные сплавы и полимерные материалы используют там, где это допускают проект и требования к рабочей среде.

До сборки проверяют маркировку, сертификаты или иные документы о качестве, геометрию труб и состояние поверхностей. Не допускаются к использованию изделия с недопустимыми трещинами, расслоениями, деформациями и другими дефектами, способными повлиять на прочность или герметичность. При необходимости выполняют входной контроль, измерение толщины стенки и дополнительную проверку характеристик материала.

Подготовка включает очистку кромок, удаление загрязнений, разметку, резку и обработку торцов. Для сварных соединений важны правильная форма разделки, соответствие зазора установленным требованиям и отсутствие загрязнений в зоне сварки. Точность этих операций влияет на проплавление металла, формирование шва и вероятность возникновения дефектов.

Технология монтажа трубопроводов

Способ сборки определяется материалом коммуникаций, диаметром труб, толщиной стенки, доступностью рабочей зоны и условиями эксплуатации. Независимо от выбранной технологии необходимо обеспечить соответствие фактической конструкции проекту и исключить возникновение недопустимых механических напряжений.

Установка опор и сборка трассы

Перед укладкой труб проверяют строительные основания, закладные детали и несущие конструкции. Опоры должны воспринимать расчётные нагрузки, учитывать массу трубопровода, рабочей среды, теплоизоляции и оборудования. Для горячих коммуникаций дополнительно принимают во внимание температурное расширение, а для систем с вибрационными нагрузками - необходимость соответствующих конструктивных решений.

Трубы устанавливают в проектное положение с применением подходящих подъёмных средств и такелажной оснастки. При сборке контролируют соосность, уклоны, расстояния между опорами и положение присоединительных патрубков. Нельзя компенсировать существенное несовпадение элементов принудительным стягиванием соединений: подобная практика создаёт дополнительные напряжения, которые могут проявиться после запуска системы.

До окончательного закрепления проверяют возможность монтажа арматуры, обслуживания разъёмных соединений и доступа к местам контроля. На протяжённых участках сборку организуют так, чтобы последующие операции не требовали неоправданного перемещения уже установленных конструкций.

Сварка и альтернативные способы соединения

Сварные соединения широко применяются в металлических трубопроводах, особенно там, где необходимы прочность и герметичность при повышенном давлении или температуре. Технологию сварки выбирают с учётом марки стали, толщины металла, положения шва и требований к качеству соединения. Для ответственных работ используют утверждённые технологические процедуры, а сварщики должны иметь необходимую квалификацию для выполнения конкретных операций.

В зависимости от материала и конструкции применяют ручную дуговую, аргонодуговую, механизированную и другие подходящие технологии. Для некоторых сталей требуется предварительный подогрев, а после сварки - контролируемое охлаждение или термическая обработка. Такие операции выполняют только при наличии соответствующих технических требований и установленного режима.

Помимо сварки, используют фланцевые, резьбовые, раструбные и специальные механические соединения. Фланцевые узлы позволяют демонтировать арматуру и оборудование без разрезания труб. Резьбовые соединения подходят для определённых диаметров и условий эксплуатации, если это разрешено проектом. Для полимерных труб применяют предусмотренные изготовителем способы сварки, склеивания или механического соединения.

Независимо от метода соединения необходимо соблюдать установленные параметры сборки, требования к уплотнительным материалам и порядок затяжки крепежа. Применение неподходящих прокладок, повторное использование элементов, не рассчитанных на повторную установку, и нарушение последовательности затяжки могут привести к потере герметичности.

Монтаж арматуры и подключение оборудования

Запорную, регулирующую и предохранительную арматуру устанавливают в соответствии с направлением потока, рабочими параметрами и требованиями производителя. До монтажа проверяют состояние корпуса, присоединительных поверхностей, приводов и уплотнений. Если конструкция предусматривает определённое монтажное положение, его необходимо выдерживать.

При подключении насосов, теплообменников и другого оборудования особенно важно исключить передачу недопустимых нагрузок от трубопровода на патрубки. Соединение должно выполняться без перекосов и принудительного смещения агрегата. После завершения сборки проверяют доступность органов управления, возможность обслуживания и правильность расположения дренажных, воздушных и контрольных устройств.

Демонтаж трубопроводов: порядок и безопасность

Демонтаж представляет собой не просто разборку конструкции, а управляемый процесс прекращения эксплуатации, удаления рабочей среды и последовательного отделения элементов. Его сложность возрастает, если коммуникации расположены в действующем производстве, имеют значительную массу, содержат остатки опасных веществ или встроены в несущие конструкции.

Подготовка к отключению и разборке

До начала работ определяют границы демонтируемого участка, массу элементов, точки подъёма и возможные риски при изменении распределения нагрузок. Систему выводят из эксплуатации по согласованной процедуре. Трубопровод отключают от источников поступления среды, изолируют от действующего оборудования и приводят в безопасное состояние.

Необходимо учитывать возможность сохранения давления, наличия жидкости в нижних точках, газовых карманов, горячих поверхностей и опасных отложений. В зависимости от характера среды могут потребоваться дренирование, промывка, продувка, дегазация и подтверждение безопасной атмосферы. Простого закрытия запорной арматуры недостаточно, если существует вероятность её негерметичности или ошибочного открытия.

Работы организуют с учётом требований промышленной безопасности и охраны труда. При необходимости оформляют наряд-допуск, применяют блокировку источников энергии и вывешивают предупреждающие обозначения. Перед резкой труб проверяют отсутствие опасного содержимого, а при выполнении огневых работ оценивают пожарные риски и обеспечивают необходимые средства защиты.

Последовательность демонтажа

Практическая схема зависит от конфигурации коммуникаций, но обычно предусматривает следующие действия:

1. Отключение участка, изоляцию от действующих систем и подтверждение безопасного состояния.
2. Удаление остатков рабочей среды, очистку и подготовку мест разъединения.
3. Установку временных опор, строповку и фиксацию элементов, которые могут сместиться после разрезания.
4. Последовательное отсоединение арматуры, отдельных секций и вспомогательных конструкций в соответствии с утверждённой схемой.
5. Контролируемое опускание демонтированных элементов, их маркировку, сортировку и передачу на повторное использование или утилизацию.

Порядок операций должен исключать внезапное перемещение труб, падение тяжёлых элементов и потерю устойчивости оставшейся конструкции. При работе на высоте предусматривают защиту от падения людей и предметов. Если трубы содержат опасные вещества, отходы собирают и передают в установленном порядке, не допуская загрязнения площадки.

Демонтаж действующих коммуникаций, связанных с другими системами, требует дополнительной проверки границ отключения. Ошибочное определение участка может привести к нарушению технологического процесса или созданию опасной ситуации. Поэтому фактическое положение труб подтверждают до начала резки, а обнаруженные несоответствия согласовывают с ответственными специалистами.

Контроль качества и испытания трубопроводов

Качество трубопровода оценивают по совокупности показателей: соответствию проекту, состоянию материалов, правильности сборки, качеству соединений, герметичности и готовности к эксплуатации. Визуально аккуратный монтаж сам по себе не подтверждает прочность системы, поэтому применяют предусмотренные проектом методы контроля и испытаний.

Проверка сварных соединений

Первоначально проводят визуальный и измерительный контроль. Проверяют форму и размеры шва, наличие видимых трещин, подрезов, пор, прожогов, смещения кромок и других признаков несоответствия установленным критериям. Результаты фиксируют в документации, если это предусмотрено планом контроля.

Для обнаружения внутренних дефектов используют подходящие методы неразрушающего контроля. Радиографический контроль позволяет оценивать внутреннюю структуру соединения по полученному изображению. Ультразвуковой контроль применяется для выявления и оценки определённых несплошностей металла. Выбор метода зависит от материала, толщины стенки, геометрии соединения, доступности участка и требований нормативной документации.

Капиллярные методы используют для выявления дефектов, выходящих на поверхность материала, в том числе тонких трещин и пористости открытого типа. Магнитопорошковый контроль применяют к подходящим ферромагнитным материалам. Эти методы не являются взаимозаменяемыми: каждый имеет определённые возможности и ограничения, поэтому объём обследования назначают с учётом ожидаемых дефектов и характеристик объекта.

При выявлении недопустимого дефекта определяют порядок исправления, выполняют ремонт по утверждённой технологии и проводят повторный контроль в установленном объёме. Решение о приемлемости соединения принимают по применимым критериям, а не исключительно на основании субъективной оценки внешнего вида шва.

Испытания на прочность и герметичность

После завершения предусмотренных проверок выполняют испытания трубопровода. В зависимости от назначения системы и требований проекта используют гидравлические или пневматические методы. При гидравлических испытаниях применяют жидкость, обычно воду, если её использование допустимо для конкретной системы. Пневматические испытания проводят с учётом повышенной потенциальной опасности энергии сжатого газа.

Испытательное давление, продолжительность выдержки, последовательность заполнения и удаления воздуха, допустимые изменения показаний и критерии приёмки устанавливаются проектом и применимыми нормативными требованиями. Универсальное значение давления для всех трубопроводов отсутствует: оно зависит от расчётных параметров, конструкции и действующих правил.

Во время испытаний контролируют показания измерительных приборов, состояние соединений и наличие признаков утечки. Перед началом работ проверяют пригодность приборов и соблюдают установленные ограничения доступа в опасную зону. Если выявлены несоответствия, систему приводят в безопасное состояние, устраняют причины и проводят повторные испытания в необходимом объёме.

По завершении контроля оформляют исполнительную документацию, акты освидетельствования и протоколы испытаний, если они требуются для конкретного объекта. Документы должны позволять установить, какие участки проверены, какие методы использовались, кто выполнял работы и каковы результаты. Такая прослеживаемость особенно важна при ремонте, реконструкции и последующей эксплуатации ответственных коммуникаций.

Типичные ошибки и способы их предупреждения

На практике значительная часть проблем связана не с принципиально неверной технологией, а с нарушением последовательности операций, недостаточной подготовкой и отсутствием промежуточного контроля.

К распространённым ошибкам относятся использование материалов без подтверждённой идентификации, неправильная подготовка сварных кромок, принудительная стыковка труб, установка неподходящих прокладок, игнорирование температурного расширения и недостаточная фиксация секций при демонтаже. Отдельную группу рисков составляют несогласованные изменения проекта, которые нарушают расположение опор, арматуры или компенсаторов.

Предупреждение подобных нарушений требует нескольких организационных мер. Во-первых, ответственные специалисты должны работать по актуальной документации. Во-вторых, контроль необходимо проводить поэтапно, не откладывая все проверки до окончания сборки. В-третьих, отклонения следует регистрировать и устранять до перехода к операциям, затрудняющим доступ к соединениям. Наконец, сроки и стоимость проекта должны учитывать время на испытания, исправление выявленных дефектов и оформление исполнительных документов.

Экономия на контроле не всегда снижает итоговые затраты. Если дефект обнаруживается после установки теплоизоляции, монтажа оборудования или запуска производства, его устранение может потребовать повторного отключения системы, дополнительных трудозатрат и восстановления смежных конструкций. Поэтому рациональная организация работ предусматривает достаточный объём проверок на каждом критически важном этапе.

Как обеспечить надёжность трубопроводной системы

Результат определяется согласованностью проектных решений, качества материалов, квалификации исполнителей, точности сборки и полноты контроля. Для новых коммуникаций основными задачами становятся соблюдение геометрии трассы, правильное выполнение соединений и подтверждение расчётных характеристик. При реконструкции и замене оборудования возрастает значение обследования существующих конструкций, безопасного отключения и правильной организации демонтажа.

До сдачи объекта необходимо убедиться, что все предусмотренные проектом операции завершены, выявленные несоответствия устранены, испытания проведены, а исполнительные документы оформлены в требуемом объёме. Дополнительно оценивают доступность арматуры, состояние опор, наличие маркировки и возможность безопасного технического обслуживания. Для ответственных участков полезно сохранять сведения о материалах, сварщиках, технологических процедурах и результатах контроля, чтобы использовать их при дальнейшей диагностике и ремонте.

Надёжный трубопровод - это результат проверяемого инженерного процесса, а не только качественно выполненной сборки. Приёмка должна опираться на объективные результаты обследований и испытаний, соответствие установленным критериям и полноту документации. В зависимости от материала и ожидаемого характера дефектов в программу проверки может включаться контроль проникающими веществами капиллярный, позволяющий выявлять поверхностные несплошности на доступных для обследования участках. Его применяют в сочетании с другими предусмотренными методами, поскольку ни один отдельный способ контроля не подтверждает все характеристики трубопроводной системы.
