Как выбрать радиаторы и конвекторы отопления: расчёт мощности, монтаж и особенности оборудования

30.10.2026

1

Эффективность системы отопления зависит не только от мощности котла или температуры теплоносителя, но и от характеристик отопительных приборов, способа их размещения и качества монтажа. Радиаторы и конвекторы выполняют одну задачу - передают тепловую энергию помещению, однако делают это по-разному. При выборе оборудования необходимо учитывать площадь и высоту комнат, теплопотери здания, параметры отопительной системы, характеристики остекления и требования к интерьеру. Ошибки на этапе проектирования могут привести к неравномерному прогреву, повышенному расходу энергии и снижению комфорта даже при использовании качественного оборудования.

При подборе оборудования важно ориентироваться не только на внешний вид и стоимость, но и на технические характеристики, совместимость с инженерными коммуникациями и условия эксплуатации. Каталоги специализированных поставщиков, например palitratepla.ru, могут служить отправной точкой для сравнения доступных решений, однако окончательный выбор следует делать на основании паспортных данных конкретной модели и параметров объекта. Особенно важно проверить рабочее и испытательное давление, допустимую температуру теплоносителя, тип подключения и фактическую тепловую мощность прибора. Такой подход помогает избежать ситуации, когда внешне подходящее оборудование оказывается недостаточно производительным или несовместимым с существующей системой отопления.

При оформлении современного интерьера всё чаще рассматривают дизайнерские и трубчатые радиаторы, которые позволяют совместить отопление с архитектурной концепцией помещения. Первые отличаются разнообразием форм, цветов и вариантов размещения, а вторые - характерной конструкцией из вертикальных или горизонтальных трубчатых секций. При этом эстетические качества не должны подменять инженерный расчёт: отопительный прибор обязан обеспечивать необходимую теплоотдачу при фактических параметрах теплоносителя. В помещениях с панорамным остеклением, ограниченным пространством под окнами или нестандартной планировкой могут потребоваться другие решения, включая внутрипольные конвекторы и приборы с нижним подключением.

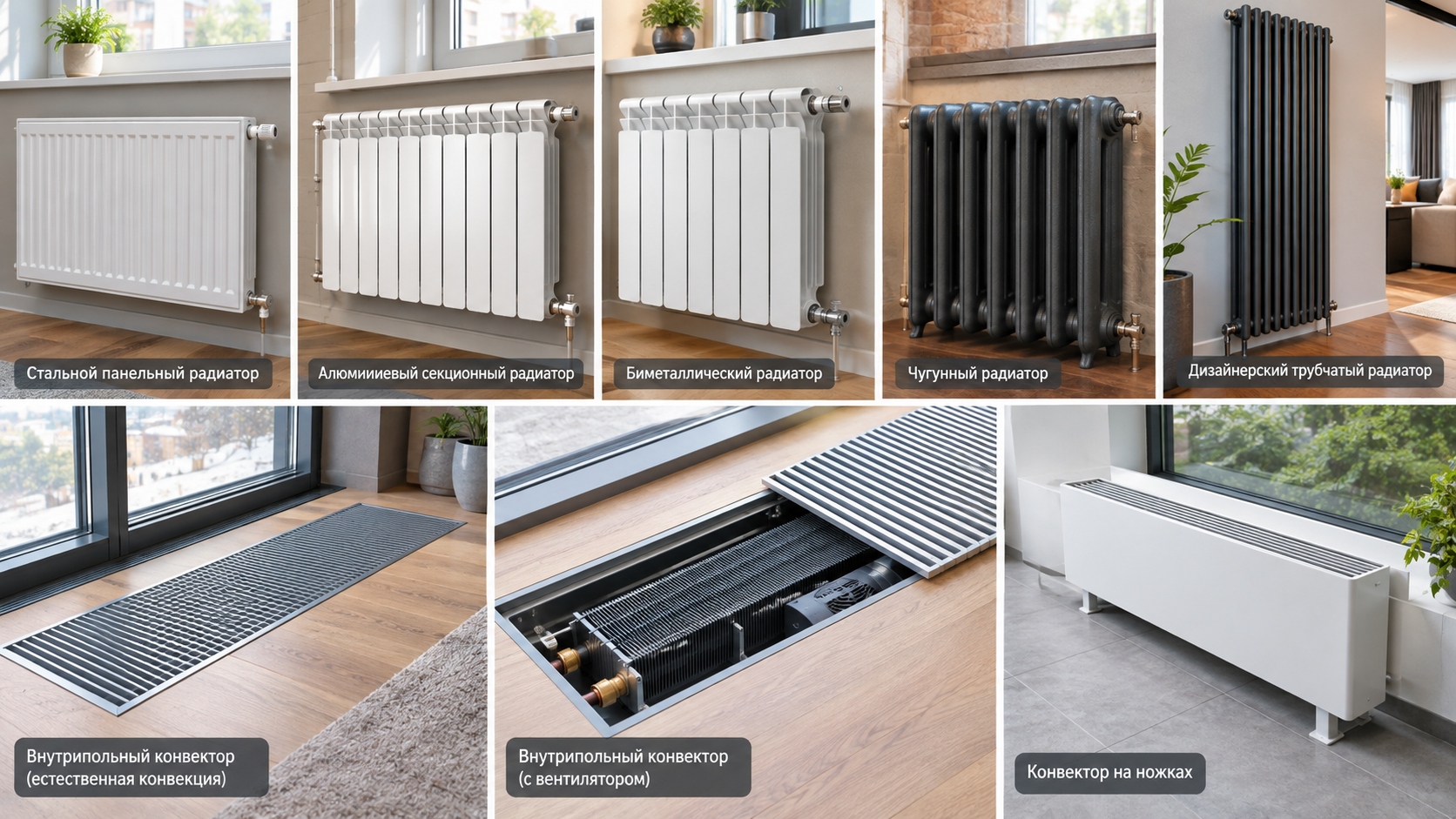

Радиаторы и конвекторы: принципиальные различия

Несмотря на общую функцию, радиаторы и конвекторы различаются способом передачи тепла. Радиатор нагревает окружающие предметы и поверхности посредством теплового излучения, одновременно передавая энергию воздуху. Конвектор преимущественно нагревает воздушный поток, который поднимается вверх, а на его место поступает более холодный воздух. На практике оба механизма действуют одновременно, но их соотношение зависит от конструкции отопительного прибора.

Радиаторы подходят для большинства жилых помещений, поскольку обеспечивают сочетание конвективного и лучистого теплообмена. Они выпускаются в различных размерах, имеют широкий диапазон мощности и могут подключаться к однотрубным и двухтрубным системам при соблюдении проектных требований.

Конвекторы особенно востребованы там, где необходимо организовать интенсивный обогрев определённой зоны. Например, оборудование, размещённое вдоль панорамного окна, формирует восходящий поток тёплого воздуха, препятствующий охлаждению прилегающей зоны. При правильном подборе мощности это уменьшает ощущение холода рядом с остеклением и помогает поддерживать более равномерную температуру в помещении.

При сравнении оборудования следует учитывать не только номинальную теплоотдачу, но и распределение температуры по высоте комнаты, скорость прогрева, особенности регулирования и доступность обслуживания. В помещениях с высокими потолками, большими окнами или сложной геометрией результат может существенно отличаться от ожидаемого при выборе исключительно по площади.

Как выбрать радиатор по материалу и конструкции

Материал отопительного прибора влияет на его массу, тепловую инерцию, устойчивость к рабочему давлению и совместимость с теплоносителем. Однако нельзя утверждать, что один материал универсально превосходит остальные: эксплуатационные качества определяются совокупностью характеристик конкретной модели.

Стальные радиаторы

Стальные панельные радиаторы широко применяются в автономных системах отопления частных домов и в некоторых многоквартирных зданиях. Их конструкция обычно включает одну или несколько нагревательных панелей и конвективные элементы, увеличивающие площадь теплообмена.

К преимуществам относятся компактность, сравнительно небольшая масса и достаточно быстрый отклик на изменение температуры теплоносителя. Панельные модели представлены в различных типоразмерах, что облегчает подбор оборудования под оконные проёмы и свободные участки стен.

При выборе необходимо проверить допустимое рабочее давление, требования к качеству теплоносителя и условия защиты от коррозии. Для стальных приборов особенно важно соблюдать требования производителя к заполнению и эксплуатации системы. Длительный контакт внутренних поверхностей с кислородом при неблагоприятных условиях способен ускорять коррозионные процессы.

Алюминиевые радиаторы

Алюминиевые секционные приборы отличаются высокой теплопроводностью материала и сравнительно небольшой массой. Их преимущество заключается в возможности подбирать необходимую мощность изменением количества секций, если конструкция конкретной модели допускает такую сборку.

При этом алюминиевые радиаторы чувствительны к химическому составу теплоносителя и условиям эксплуатации. Перед установкой необходимо убедиться, что допустимые значения кислотности, электропроводности и других контролируемых параметров соответствуют требованиям изготовителя. Следует также учитывать ограничения по давлению и возможные особенности взаимодействия алюминия с другими металлами системы.

Такие приборы часто используют в автономном отоплении, где проще контролировать качество теплоносителя и рабочие параметры.

Биметаллические радиаторы

Биметаллические модели сочетают стальные внутренние каналы с алюминиевым корпусом, передающим тепло окружающему воздуху. Подобная конструкция позволяет объединить определённые преимущества двух материалов, однако характеристики разных моделей могут заметно различаться.

Перед покупкой важно выяснить, являются ли внутренние каналы полностью стальными или конструкция предусматривает другие решения. Необходимо проверить допустимые давление и температуру, требования к теплоносителю и результаты испытаний, указанные производителем.

Использование биметаллического радиатора само по себе не гарантирует абсолютной надёжности. Важны качество изготовления, соответствие оборудования параметрам системы и правильность монтажа.

Чугунные радиаторы

Чугунные приборы отличаются значительной тепловой инерцией: они медленнее нагреваются, но и дольше сохраняют тепло после прекращения подачи горячего теплоносителя. Это свойство может быть полезно в системах с относительно стабильным температурным режимом.

К особенностям относятся большая масса, повышенные требования к креплениям и необходимость заранее оценивать доступность места установки. Кроме того, фактическая теплоотдача зависит от конструкции секций, температуры воды и условий теплообмена с помещением.

При модернизации старой системы важно проверить состояние трубопроводов, запорной арматуры и соединений, а также оценить, соответствует ли выбранный прибор гидравлическим параметрам обновлённой системы.

Расчёт мощности отопительных приборов

Расчёт тепловой мощности - один из ключевых этапов проектирования отопления. Недостаточная мощность приводит к тому, что помещение не достигает заданной температуры в холодную погоду. Избыточная мощность не всегда означает прямое увеличение расхода энергии, поскольку результат зависит от регулирования и характеристик источника тепла, но может повысить стоимость оборудования и усложнить настройку системы.

Предварительная оценка по площади

Для ориентировочной оценки иногда используют удельную тепловую нагрузку в диапазоне 60–120 Вт на квадратный метр. Это приблизительный диапазон, а не универсальный норматив: фактическая потребность зависит от климата, утепления здания, высоты потолков, площади остекления и вентиляции.

Например, для комнаты площадью 20 м² предварительная оценка при удельной нагрузке 100 Вт/м² составит:

20 × 100 = 2000 Вт, или 2 кВт.

Полученное значение подходит для первичного сравнения моделей, но не заменяет расчёт теплопотерь. Для хорошо утеплённого здания потребность может оказаться ниже, а для угловой комнаты с большим окном и наружными стенами - существенно выше.

Какие параметры влияют на теплопотери

Более точный расчёт учитывает потери через ограждающие конструкции, вентиляцию и инфильтрацию воздуха. При этом принимают во внимание:

• площадь и сопротивление теплопередаче наружных стен;
• количество, размеры и характеристики окон;
• площадь перекрытий над неотапливаемыми помещениями и под холодным чердаком;
• расчётную наружную температуру для региона;
• температуру внутри помещения;
• воздухообмен, включая приточную вентиляцию;
• наличие соседних отапливаемых помещений и особенности расположения комнаты.

Для каждой ограждающей конструкции теплопотери можно предварительно оценить по формуле:

Q = U × A × ΔT, где Q - тепловой поток в ваттах, U - коэффициент теплопередачи конструкции в Вт/(м²·К), A - её площадь в квадратных метрах, ΔT - разница между внутренней и наружной температурами в кельвинах или градусах Цельсия.

Расчёт выполняют отдельно для стен, окон, дверей и перекрытий, учитывая соответствующие температурные условия. Потери на вентиляцию определяют дополнительно. При необходимости учитывают тепловые мосты и другие особенности здания.

Результаты суммируют, получая расчётную нагрузку помещения. После этого подбирают отопительный прибор с достаточной теплоотдачей при реальных рабочих условиях.

Почему паспортная мощность может отличаться от фактической

В технической документации производитель указывает тепловую мощность при определённых температурах теплоносителя и воздуха. Если фактический температурный режим отличается от испытательного, реальная теплоотдача также изменяется.

Для многих радиаторов мощность определяется при стандартном температурном напоре, например ΔT = 50 К. Однако современные системы с низкотемпературным отоплением могут работать при значительно меньшем напоре. В таких условиях радиатор той же модели будет отдавать меньше тепла.

Если производитель указывает показатель степени n, зависимость мощности можно приблизительно представить формулой:

Q = Qₙ × (ΔT / ΔTₙ)ⁿ, где Qₙ - номинальная мощность при опорном температурном напоре ΔTₙ, а Q - мощность при фактическом напоре ΔT.

Для применения формулы необходимо использовать значения, указанные производителем для конкретного прибора. Нельзя автоматически переносить коэффициенты одной модели на другую.

Температурный напор обычно рассчитывают по разнице между средней температурой теплоносителя и температурой воздуха в комнате. При этом метод определения среднего значения зависит от принятой расчётной методики и температур на входе и выходе прибора.

Практический вывод: сначала определяют теплопотери комнаты, затем уточняют доступный температурный режим системы и только после этого выбирают типоразмер и количество отопительных приборов. Такой порядок позволяет избежать распространённой ошибки, когда оборудование выбирают по каталожной мощности без учёта условий эксплуатации.

Подключение радиаторов: схемы и технические нюансы

Даже правильно подобранный отопительный прибор может работать неэффективно при неправильном подключении. Схема присоединения влияет на распределение теплоносителя внутри радиатора, равномерность прогрева секций и возможность регулирования температуры.

Боковое подключение

При боковом подключении подающую и обратную линии присоединяют к патрубкам с одной стороны радиатора. Такая схема широко распространена в типовых зданиях и подходит для многих приборов стандартной длины.

Для длинных радиаторов важно учитывать риск неравномерного прогрева удалённых секций. При определённых условиях альтернативная схема подключения может обеспечить более равномерное распределение теплоносителя. Окончательное решение принимают с учётом конструкции прибора и рекомендаций производителя.

Диагональное подключение

При диагональной схеме подача обычно располагается сверху с одной стороны, а обратная линия - снизу с противоположной. Такое решение часто применяют для длинных секционных радиаторов, когда необходимо обеспечить равномерное распределение теплоносителя по всей длине прибора.

Эффективность схемы зависит от гидравлических условий и конструкции радиатора. Поэтому диагональное подключение нельзя считать обязательным для всех моделей: для некоторых приборов изготовитель предусматривает другие предпочтительные варианты.

Нижнее подключение

Нижнее подключение позволяет скрыть трубопроводы и сделать интерьер визуально аккуратнее. Оно применяется в панельных радиаторах с соответствующим расположением патрубков, а также в некоторых других конструкциях.

При выборе необходимо проверить, предусмотрен ли встроенный термостатический клапан, где располагаются подающий и обратный патрубки и какие требования производитель предъявляет к монтажу. Ошибка в определении направления потока может ухудшить работу прибора, если конструкция рассчитана на определённую схему движения теплоносителя.

Основные правила монтажа

Монтаж начинают с проверки проектного положения прибора, несущей способности стены и соответствия креплений массе оборудования. Радиатор устанавливают с соблюдением расстояний до пола, подоконника и стены, указанных производителем или проектной документацией. Эти зазоры необходимы для нормальной циркуляции воздуха и удобства обслуживания.

При монтаже также предусматривают запорную арматуру, средства регулирования и возможность удаления воздуха. В однотрубных системах многоквартирных домов необходимо отдельно учитывать конструкцию стояка и наличие байпаса: самовольное изменение его диаметра или перекрытие может нарушить циркуляцию теплоносителя у соседних потребителей.

После установки проверяют герметичность соединений, удаляют воздух и выполняют настройку системы. Опрессовку проводят в соответствии с проектом, действующими требованиями и допустимыми параметрами оборудования. Повышать испытательное давление произвольно нельзя.

Термостатические клапаны и гидравлическая балансировка

Термостатический клапан регулирует подачу теплоносителя в зависимости от температуры воздуха возле термостатической головки. При повышении температуры клапан ограничивает поток, а при охлаждении открывается в пределах своего рабочего диапазона.

Для корректной работы термостатическую головку устанавливают так, чтобы на неё не воздействовали напрямую горячий воздух от радиатора, солнечные лучи или тепло от бытовых приборов. Если конструкция предполагает монтаж за декоративным экраном или в нише, может потребоваться выносной датчик.

Однако наличие термостатов не гарантирует равномерного отопления всего здания. В разветвлённых системах необходимо обеспечить правильное распределение расходов теплоносителя между контурами и приборами.

Гидравлическая балансировка позволяет согласовать сопротивление отдельных ветвей и расчётный расход воды. Без неё ближайшие к насосу приборы могут получать избыточный поток, тогда как удалённые будут прогреваться недостаточно. В результате жильцы повышают температуру подачи или увеличивают скорость насоса, хотя первопричина заключается в неправильном распределении теплоносителя.

При настройке системы учитывают характеристики циркуляционного насоса, сопротивление трубопроводов, регулирующей арматуры и самих отопительных приборов. В сложных объектах балансировку целесообразно выполнять по проектным расходам с использованием подходящих измерительных инструментов.

Внутрипольные конвекторы: особенности выбора и установки

Внутрипольные конвекторы устанавливают в подготовленные каналы пола, закрываемые декоративной решёткой. Такое размещение позволяет организовать отопление без традиционных приборов на стенах и сохранить свободное пространство возле окон. Особенно актуально это решение для помещений с панорамным остеклением, где обычный радиатор может закрывать часть стеклянной поверхности или не соответствовать архитектурному замыслу.

Основные элементы конструкции - теплообменник, корпус, подключение к отопительному контуру и декоративная решётка. В некоторых моделях предусмотрен вентилятор, который усиливает движение воздуха через теплообменник. Естественная конвекция работает без электропривода, но её производительность зависит от температурного напора и конструктивных особенностей прибора.

Естественная и принудительная конвекция

Конвекторы с естественной конвекцией нагревают воздух за счёт его движения вследствие разницы плотности. Они не требуют электропитания для перемещения воздуха и обычно работают с низким уровнем шума. При этом для получения необходимой мощности могут потребоваться большая длина или глубина корпуса.

Модели с вентилятором способны передавать больше тепла при сопоставимых габаритах в определённых режимах работы. Их характеристики зависят от скорости вращения, конструкции теплообменника и температуры теплоносителя. При выборе следует учитывать шум, потребляемую электрическую мощность, возможность регулирования скорости и доступность обслуживания.

Важно помнить, что увеличение мощности за счёт вентилятора сопровождается дополнительными требованиями к электропитанию и техническому обслуживанию. Если помещение предъявляет повышенные требования к акустическому комфорту, уровень шума следует оценивать по данным производителя при конкретном режиме работы, а не только по максимальной мощности.

Что необходимо предусмотреть при монтаже

Внутрипольный прибор требует предварительной подготовки строительной конструкции. Размеры канала, глубину установки и расположение патрубков согласуют с проектом отопления и конструкцией пола. Ошибки на этом этапе могут привести к необходимости переделки стяжки или невозможности разместить оборудование на нужной отметке.

Особое внимание уделяют следующим аспектам:

1. Тепловой мощности. Прибор должен компенсировать расчётные теплопотери помещения с учётом фактической температуры теплоносителя и режима конвекции.
2. Глубине и габаритам. Корпус должен помещаться в подготовленный канал без нарушения конструкции перекрытия и требуемой толщины стяжки.
3. Защите от влаги. Допустимость установки в помещениях с повышенной влажностью определяют по документации конкретной модели, включая требования к теплообменнику и электрическим компонентам.
4. Обслуживанию. Необходимо обеспечить доступ к теплообменнику, внутренней поверхности корпуса и соединениям для очистки и проверки.
5. Управлению. Для моделей с вентилятором заранее предусматривают питание, совместимость регуляторов и безопасное размещение электрических компонентов.
6. Отводу воды. Возможность подключения дренажа и необходимость защиты от случайного попадания воды определяют с учётом конструкции пола и условий эксплуатации.

Не следует устанавливать внутрипольный конвектор только потому, что он подходит по длине к окну. Тепловая завеса вдоль остекления должна соответствовать характеристикам стеклопакета, высоте помещения, наружной температуре и общей тепловой нагрузке. В противном случае прибор может справляться с локальным обогревом, но не обеспечивать комфортную температуру во всей комнате.

Типичные ошибки при выборе отопительного оборудования

Большинство проблем связано не с отдельными недостатками приборов, а с несоответствием между оборудованием и условиями эксплуатации.

Первая распространённая ошибка - подбор по площади без учёта теплопотерь. Удельные показатели удобны для предварительной оценки, но не отражают особенностей угловых комнат, панорамных окон и зданий с различным уровнем теплоизоляции.

Вторая ошибка - игнорирование температуры теплоносителя. Если радиатор рассчитан на более высокий температурный напор, чем фактически доступен в системе, его реальная мощность может оказаться значительно ниже каталожной.

Третья проблема - неправильное подключение. Ошибки в направлении подачи, выборе схемы и настройке арматуры ухудшают циркуляцию и затрудняют регулирование температуры.

Четвёртая ошибка - установка декоративных экранов без оценки их влияния на теплоотдачу. Плотные панели, узкие отверстия и недостаточные зазоры способны ограничивать движение воздуха, из-за чего помещение получает меньше тепла.

Пятая проблема - отсутствие балансировки. Замена отопительных приборов на более мощные не устраняет автоматически недостаток циркуляции в отдельных ветвях.

Наконец, при выборе оборудования иногда недооценивают расходы на обслуживание. Для внутрипольных конвекторов необходима регулярная очистка, а для радиаторов и регулирующей арматуры - периодическая проверка соединений и работоспособности клапанов.

Выбор отопительного оборудования следует начинать с определения теплопотерь помещения и параметров системы, а не с поиска прибора по внешнему виду. После расчёта нагрузки необходимо сопоставить мощность моделей при фактической температуре теплоносителя, проверить допустимое давление, выбрать схему подключения и предусмотреть возможности регулирования. Для обычных жилых комнат часто подходят стальные панельные или секционные радиаторы, для интерьеров с особыми требованиями - трубчатые и дизайнерские модели, а для помещений с панорамным остеклением - внутрипольные решения. При этом надёжность и эффективность системы зависят от качества монтажа, гидравлической балансировки и соответствия оборудования проектным условиям. Грамотно подобранные внутрипольные конвекторы для квартир и частных домов позволяют сохранить свободное пространство и организовать обогрев возле остекления, если их тепловая мощность, глубина установки и режим работы рассчитаны заранее.
